・第一レンズ ... focal length 160.02mm
・シャッター兼虹彩絞り ... (メレスグリオ製)
瞳位置に設置
瞳径 8.90mm

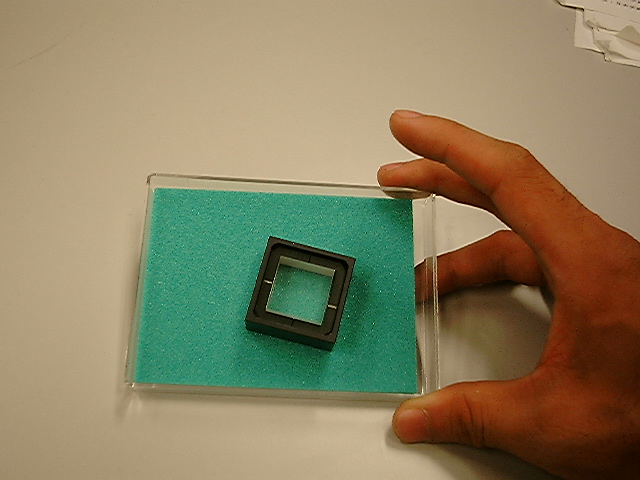

・ウォーラストンプリズム ...材質 水晶
加工 オプティカルコンタクト
有効径 18mm□
分離角 0.65±0.1度 @360nm
0.59±0.1度 @900nm
(応用光電製)
瞳位置より21mm下部に設置
・第二レンズ ... focal length 64.96mm
縮小率 2.46
0.0666 mm/arcsec @spectrometer-slit
＊上記光学系通過後の分光器スリット上でのスポットダイアグラム
