・コリメータレンズ ... focal length 300.06mm
・45度ミラー
・エシェル型回折格子 ... 72 g/mm, blaze angle 44°
ルールドエリア 60x90mm
ブランク材 ZERODUR
(リチャードソングレーティングラボ製)
θ=6°、γ=0°で使用
瞳位置に設置 (コリメータからの距離=443.8mm)
瞳径 41.08mm
・クロスディスバーザ(青用)... 600 g/mm, 500nm blaze
ルールドエリア 84x84mm
(リチャードソングレーティングラボ製)
θ=9.3度で使用
・クロスディスバーザ(赤用)... 300 g/mm, 750nm blaze
ルールドエリア 84x84mm
(リチャードソングレーティングラボ製)
θ=9.3度で使用

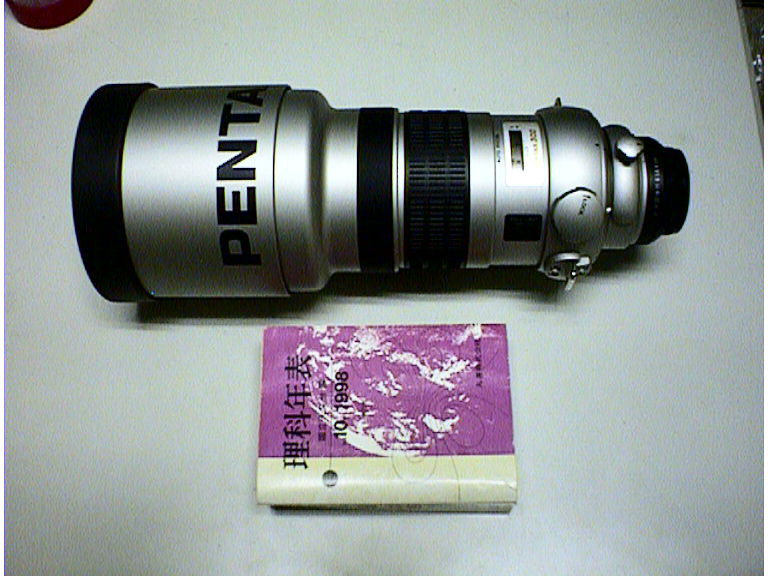

・カメラレンズ ... focal length 300mm
縮小率 1.00
sampling rate 0.203 arcsec/pix(5.91 pix/slit-width)
